Revamping di impianti elettrici industriali
Interveniamo su impianti elettrici industriali esistenti per rinnovare quadri, cabine, linee, protezioni e sistemi ausiliari, integrando nuove apparecchiature con quanto può essere mantenuto e pianificando le attività in funzione delle esigenze di esercizio.
Dai rilievi iniziali alla progettazione, fino alle prove e alla rimessa in servizio.
Revamping dell'esistente: non sempre significa rifare tutto
Un impianto industriale può rimanere in esercizio per decenni, attraversando ampliamenti, modifiche di processo, sostituzioni e interventi manutentivi successivi.
Quando un componente diventa obsoleto o una parte della distribuzione non risponde più alle esigenze dell'impianto, la soluzione non coincide necessariamente con la sostituzione completa.
Il revamping può prevedere il rifacimento integrale di una sezione, il retrofit di nuove apparecchiature all'interno di strutture esistenti oppure una combinazione delle due soluzioni.
LAMAEL analizza lo stato reale dell'impianto, i vincoli tecnici e le esigenze operative per individuare quali elementi possono essere mantenuti, quali devono essere adattati e quali è opportuno sostituire.
Obsolescenza e disservizi
Protezioni e apparecchiature fuori produzione, ricambi non più disponibili, guasti ricorrenti o componenti la cui affidabilità non è più compatibile con le esigenze dell'impianto.
Aumento della potenza e nuove utenze
Ampliamenti, nuove macchine e modifiche del processo possono richiedere nuove partenze, linee, quadri o una revisione dell'architettura di distribuzione.
Protezioni e configurazione della rete
Una modifica dell'impianto può rendere necessario riesaminare cortocircuito, selettività, back-up e coordinamento delle protezioni.
Evoluzione dell'impianto nel tempo
Su installazioni in esercizio da molti anni è frequente che lo stato reale non coincida più completamente con gli schemi disponibili. Il rilievo diventa quindi parte integrante dell'intervento.
Il punto di partenza è conoscere l'impianto realmente esistente
Un revamping viene progettato partendo da ciò che è effettivamente presente in campo, non soltanto dalla documentazione disponibile.
L'attività preliminare comprende l'analisi degli elaborati forniti dal committente e il sopralluogo dell'impianto per verificarne la corrispondenza, individuare le criticità e definire le condizioni entro cui realizzare la modifica.
Verifica della documentazione
Schemi elettrici, layout, liste cavi e documentazione delle apparecchiature vengono confrontati con la configurazione realmente installata.

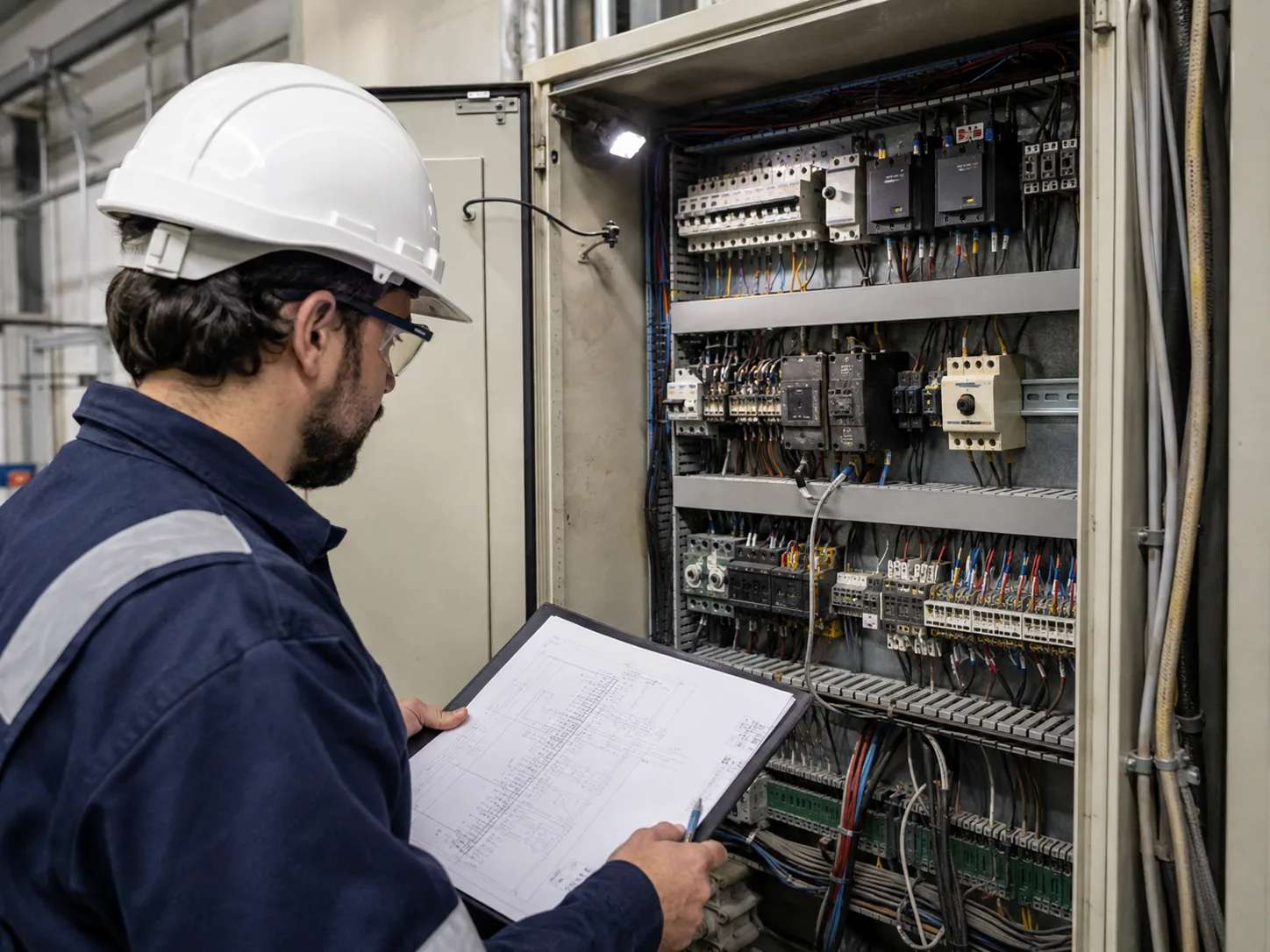

Rilievi in campo
Vengono rilevati apparecchiature, dimensioni, collegamenti, percorsi e spazi disponibili per valutare la fattibilità delle soluzioni previste.
Ricostruzione dei collegamenti
Quando la documentazione non è sufficiente, LAMAEL può ricostruire schemi e collegamenti esistenti, arrivando nei casi necessari all'identificazione e alla battitura dei singoli cavi.
Individuazione delle criticità
Il rilievo permette di evidenziare condizioni dell'impianto che potrebbero interferire con il nuovo intervento e di considerarle prima dell'avvio delle lavorazioni.
Cosa può comprendere un revamping elettrico industriale
Il perimetro viene definito in funzione dello stato dell'impianto e dell'obiettivo tecnico dell'intervento.
Quadri BT, MT, Power Center, MCC e QMM
LAMAEL interviene su quadri di distribuzione, comando e controllo mediante sostituzione completa o integrazione di nuove apparecchiature all'interno dei cabinati esistenti quando le condizioni tecniche lo consentono.
Le attività possono comprendere progettazione, carpenteria, sbarratura, apparecchiature di protezione e comando, circuiti ausiliari, cablaggio, installazione e collaudo.

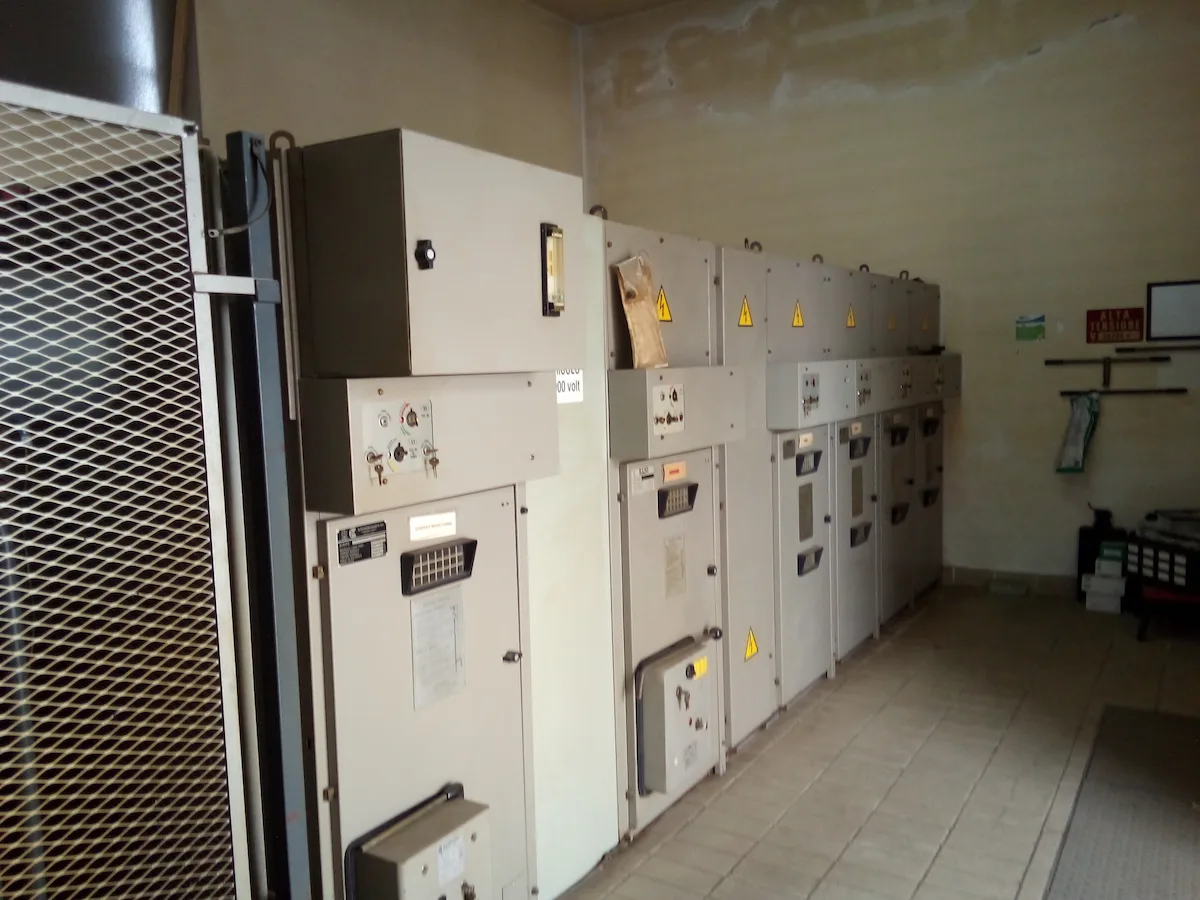

Cabine MT/BT, trasformatori e linee
Gli interventi possono coinvolgere l'architettura della cabina, i quadri MT e BT, le linee di distribuzione, i collegamenti ai trasformatori e le infrastrutture necessarie alla nuova configurazione.
LAMAEL esegue inoltre manutenzione, prove, scollegamento, movimentazione, sostituzione e installazione dei trasformatori. La fornitura dei trasformatori non rientra invece direttamente nel servizio.
Le linee MT e BT vengono modificate o rifatte quando la nuova configurazione, la potenza richiesta o le condizioni dell'esistente lo rendono necessario.
Protezioni elettriche
Il revamping può comprendere la sostituzione di protezioni obsolete e il riesame del coordinamento dell'impianto.
Vengono sviluppati, quando richiesti, calcoli di cortocircuito, selettività e back-up, verifiche delle curve di intervento e definizione delle tarature.
UPS, raddrizzatori, batterie e sistemi ausiliari
L'intervento può interessare sistemi in corrente continua, UPS, raddrizzatori, batterie e relativi quadri di distribuzione e comando.
Per i sistemi di accumulo LAMAEL dispone anche di strumentazione dedicata per prove di scarica controllata e monitoraggio della tensione delle singole celle.
Strumentazione di campo
L'esperienza nella manutenzione elettrostrumentale consente di integrare nel revamping anche sostituzioni di strumenti, cablaggi di segnale e controllo, verifiche circuitali, loop check, simulazione dei segnali, tarature non fiscali e ricerca guasti.
Per i sistemi di automazione LAMAEL cura installazione, cablaggio e collegamento verso PLC, DCS e sistemi di supervisione in funzione del perimetro della commessa.
Scopri la manutenzione elettrostrumentale →Impianti di terra
Nuovi quadri, apparecchiature, strutture e utenze vengono integrati con l'impianto di terra esistente, realizzando gli ampliamenti e i collegamenti equipotenziali richiesti e verificandone la continuità.
Ingegneria e progettazione del revamping
La modifica di un impianto esistente richiede di verificare contemporaneamente il nuovo assetto e la compatibilità con ciò che rimarrà in servizio.
LAMAEL sviluppa internamente le attività di ingegneria necessarie alla definizione dell'intervento e può seguire progettazione, realizzazione e installazione dei quadri elettrici.
Rilievo, ricostruzione dello stato di fatto e definizione delle modifiche fanno parte della progettazione di impianti elettrici industriali.
Dimensionamento e calcoli elettrici
- Dimensionamento delle linee
- Verifica della portata dei cavi
- Calcolo delle cadute di tensione
- Calcolo delle correnti di cortocircuito
- Verifica del coordinamento delle protezioni
- Studi di selettività e back-up
- Verifica della protezione dei cavi e dell'energia specifica passante
I calcoli e le verifiche vengono sviluppati anche mediante gli strumenti software messi a disposizione dai principali produttori di apparecchiature elettriche.

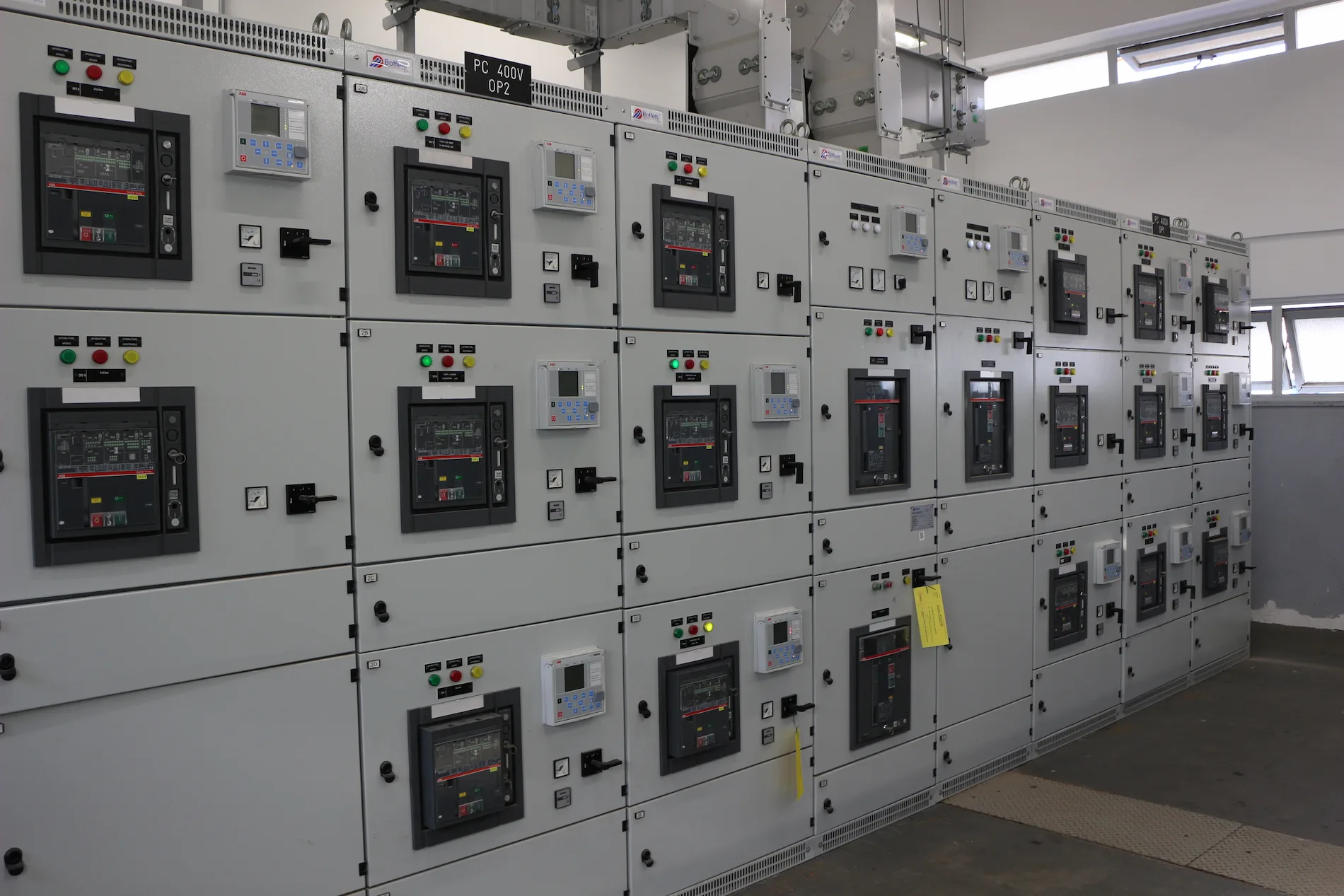

Progettazione dei quadri
La progettazione può comprendere schemi unifilari e funzionali, circuiti ausiliari, morsettiere, liste cavi, layout, distinte materiali, logiche di interblocco e documentazione necessaria alla costruzione e al collaudo.
LAMAEL può curare direttamente anche realizzazione, assemblaggio e cablaggio del quadro e gestire l'approvvigionamento della componentistica attraverso la propria rete di fornitura.
Progettazione e costruzione di quadri elettrici industriali →Integrazione di nuove apparecchiature nell'esistente
Quando il quadro o la carpenteria possono essere conservati, vengono studiati gli adattamenti meccanici ed elettrici necessari all'inserimento dei nuovi componenti.
La fattibilità viene valutata caso per caso considerando spazi disponibili, caratteristiche dell'esistente, prestazioni richieste, condizioni dei materiali, compatibilità delle apparecchiature e requisiti di sicurezza.
Revamping su impianti in esercizio
In centrali, stabilimenti e impianti di processo il problema non è soltanto definire cosa modificare, ma stabilire come eseguire l'intervento senza compromettere le parti che devono continuare a funzionare.
Per questo la sequenza operativa viene sviluppata insieme alla soluzione tecnica.
Analisi dei vincoli di esercizio
Vengono individuate utenze critiche, ridondanze disponibili, condizioni di sezionamento, finestre di fermata e attività che possono essere eseguite mantenendo l'impianto operativo.
Preparazione prima del fuori servizio
Quando possibile, nuovi quadri, linee, supporti, cablaggi e infrastrutture vengono predisposti anticipatamente mentre l'impianto esistente rimane in servizio.
Definizione delle fasi di migrazione
Le utenze vengono suddivise in gruppi e le sequenze di trasferimento vengono coordinate con esercizio e manutenzione. In funzione dell'architettura dell'impianto possono essere impiegati sezionamenti, ridondanze, collegamenti o alimentazioni provvisorie.
Interventi nelle finestre disponibili
Le attività che richiedono l'indisponibilità dell'impianto vengono concentrate nelle finestre concordate, preparando preventivamente quanto necessario per ridurre la durata del fuori servizio.
Prove prima del trasferimento
Prima della messa in tensione vengono completati controlli elettrici, circuitali e funzionali sulla sezione interessata.
Rimessa in servizio progressiva
L'avviamento viene eseguito secondo la sequenza definita, verificando comandi, protezioni, segnali e comportamento delle utenze prima della chiusura della relativa fase di lavoro.
L'obiettivo non è promettere l'assenza di fermate in qualsiasi condizione, ma progettare l'intervento considerando fin dall'inizio la continuità operativa e limitando le indisponibilità a quelle tecnicamente necessarie.
Operare all'interno di siti industriali complessi
Gli interventi di revamping vengono frequentemente eseguiti all'interno di impianti già in esercizio, dove alle attività elettriche si aggiungono vincoli di sicurezza, accesso, processo e coordinamento.
Permessi e messa in sicurezza
Le attività vengono organizzate nel rispetto delle procedure del sito, delle condizioni di sezionamento e delle modalità di messa in sicurezza previste, comprese le procedure LOTO dove applicabili.
Interferenze
Programmazione e sequenze operative tengono conto delle lavorazioni contemporanee, dell'accessibilità delle aree e delle interfacce con esercizio, manutenzione e altre imprese.
Lavori elettrici e aree classificate
Le squadre vengono composte in funzione delle attività e dei requisiti del sito, comprendendo personale formato per lavori elettrici e, dove necessario, per operare in ambienti ATEX.
Fermate e attività programmate
Quando il revamping deve essere integrato in una fermata generale o parziale, preparazione, materiali, prefabbricazioni e prove preliminari vengono pianificati per concentrare nella finestra disponibile soltanto le attività che richiedono realmente l'indisponibilità dell'impianto.
Prove, precommissioning e commissioning
La sostituzione o modifica di una parte dell'impianto si conclude con una sequenza di verifiche coerente con apparecchiature, livello di tensione e perimetro della commessa.
LAMAEL dispone di competenze e strumentazione per eseguire direttamente numerose attività di prova, collaudo e commissioning.
Vedi i servizi tecnici specialistici →Quadri, linee e circuiti
- Continuità
- Isolamento
- Verifica della sequenza fasi
- Controlli circuitali
- Controllo dei collegamenti e dei serraggi
- Termografia
- Test dei circuiti ausiliari
- Verifica dei comandi locali e remoti
- Prova degli interblocchi
- Verifica delle segnalazioni
Protezioni
- Verifica delle tarature
- Prove di sgancio
- Iniezioni primarie e secondarie
- Verifica dei relè di protezione
- Controllo delle curve di intervento
- Verifiche funzionali del sistema di protezione
Media tensione e trasformatori
Il programma di prova può comprendere verifiche sui cavi MT, prove VLF e tan delta, oltre alle prove previste sui trasformatori esistenti, tra cui isolamento, rapporto di trasformazione e resistenza degli avvolgimenti.
Sistemi ausiliari e strumentazione
UPS, raddrizzatori e batterie vengono verificati in funzione delle rispettive caratteristiche e del servizio richiesto.
Sulla strumentazione possono essere eseguiti loop check, simulazioni dei segnali, verifiche I/O, tarature e prove funzionali fino al supporto all'avviamento.
Le prove vengono definite sulla base del progetto, delle specifiche del committente e delle effettive condizioni di impianto.
Un impianto modificato deve essere anche documentato
Su un impianto esistente l'aggiornamento documentale è parte del revamping.
L'obiettivo è riconsegnare al committente non soltanto un impianto modificato e collaudato, ma anche una documentazione coerente con quanto effettivamente realizzato.
- Schemi unifilari aggiornati
- Schemi funzionali e multifilari
- Layout e planimetrie
- Morsettiere
- Liste e identificazione dei cavi
- Distinte delle apparecchiature
- Elaborati as-built
- Rapporti delle prove strumentali
- Verbali di collaudo
- Dati e rapporti relativi alle tarature delle protezioni
- Certificati e documentazione delle apparecchiature
- Fascicolo tecnico dei quadri
- Manuali di uso e manutenzione
- Dichiarazioni e documentazione di conformità previste dal tipo di intervento
Esperienza su impianti elettrici esistenti
Dall'ingegneria alla manutenzione dell'impianto modificato
L'esperienza maturata sia nella realizzazione sia nella manutenzione continuativa degli impianti elettrici e strumentali permette di affrontare il revamping considerando anche accessibilità, manutenibilità e comportamento dell'impianto durante il successivo esercizio.
Il revamping non viene quindi trattato come una successione separata di progettazione, fornitura e montaggio, ma come una modifica che deve integrarsi con l'infrastruttura esistente e continuare a essere gestibile nel tempo.
Scopri la manutenzione elettrostrumentaleDomande frequenti sul revamping degli impianti elettrici industriali
Quando conviene effettuare un revamping invece di sostituire completamente l'impianto?
La scelta dipende dalle condizioni dell'esistente e dal tipo di modifica richiesta. Un quadro o una parte dell'infrastruttura possono essere mantenuti quando carpenteria, collegamenti e caratteristiche elettriche risultano compatibili con le nuove apparecchiature. In altri casi obsolescenza, condizioni dei materiali, nuova potenza richiesta o modifica dell'architettura rendono preferibile la sostituzione completa. La valutazione viene effettuata dopo il rilievo dell'impianto.
È possibile eseguire un revamping mantenendo l'impianto in esercizio?
In molti contesti industriali il revamping viene progettato proprio tenendo conto della continuità di esercizio. Nuove linee e apparecchiature possono essere predisposte anticipatamente e le utenze trasferite secondo una sequenza concordata. La possibilità di mantenere in servizio l'impianto dipende comunque dalla sua architettura, dalle ridondanze disponibili e dalle condizioni di sicurezza: alcune fasi possono richiedere finestre di fermata.
È possibile installare nuove apparecchiature in quadri elettrici esistenti?
Sì, quando le condizioni tecniche lo consentono. Prima del retrofit vengono verificati stato e caratteristiche della carpenteria, spazi disponibili, sbarrature, collegamenti, prestazioni richieste e compatibilità della nuova apparecchiatura. Se l'adattamento non consente di ottenere una soluzione tecnicamente adeguata, viene valutata la sostituzione della sezione o del quadro.
Cosa succede se gli schemi elettrici non corrispondono più all'impianto?
È una condizione frequente negli impianti modificati durante molti anni di esercizio. LAMAEL confronta la documentazione con quanto rilevato in campo e può ricostruire collegamenti e schemi mancanti o non aggiornati. Nei casi più complessi l'attività può comprendere l'identificazione e la battitura dei singoli cavi prima di progettare la modifica.
Quali prove vengono eseguite prima della rimessa in servizio?
Il programma dipende dal tipo di impianto. Può comprendere prove di continuità e isolamento, verifiche dei circuiti, interblocchi e comandi, test delle protezioni, iniezioni primarie o secondarie, prove su cavi MT e trasformatori, verifiche dei sistemi ausiliari e loop check della strumentazione. Alle prove elettriche seguono, quando previste, precommissioning, SAT, commissioning e assistenza all'avviamento.
Il revamping può interessare sia impianti MT sia BT?
Sì. Gli interventi possono comprendere cabine e quadri in media tensione, Power Center e distribuzione in bassa tensione, MCC e QMM, trasformatori, linee MT/BT, protezioni, sistemi ausiliari e strumentazione. Il perimetro viene definito in funzione della configurazione esistente e dell'obiettivo tecnico della modifica.
Devi modificare o rinnovare un impianto elettrico esistente?
Condividi con il nostro ufficio tecnico la documentazione disponibile, lo stato dell'impianto e l'esigenza da risolvere.
Possiamo valutare il perimetro del revamping, le verifiche preliminari necessarie e le modalità di intervento compatibili con le condizioni operative del sito.
Richiedi un confronto tecnico
