Progettazione di impianti elettrici industriali
Dall'analisi dell'esistente al progetto esecutivo, fino alla realizzazione e alla messa in servizio.
LAMAEL sviluppa l'engineering elettrico di impianti industriali nuovi, ampliamenti e interventi di revamping. Le soluzioni vengono studiate da chi conosce anche la fase successiva: costruzione, installazione, collegamento, prove e messa in servizio.

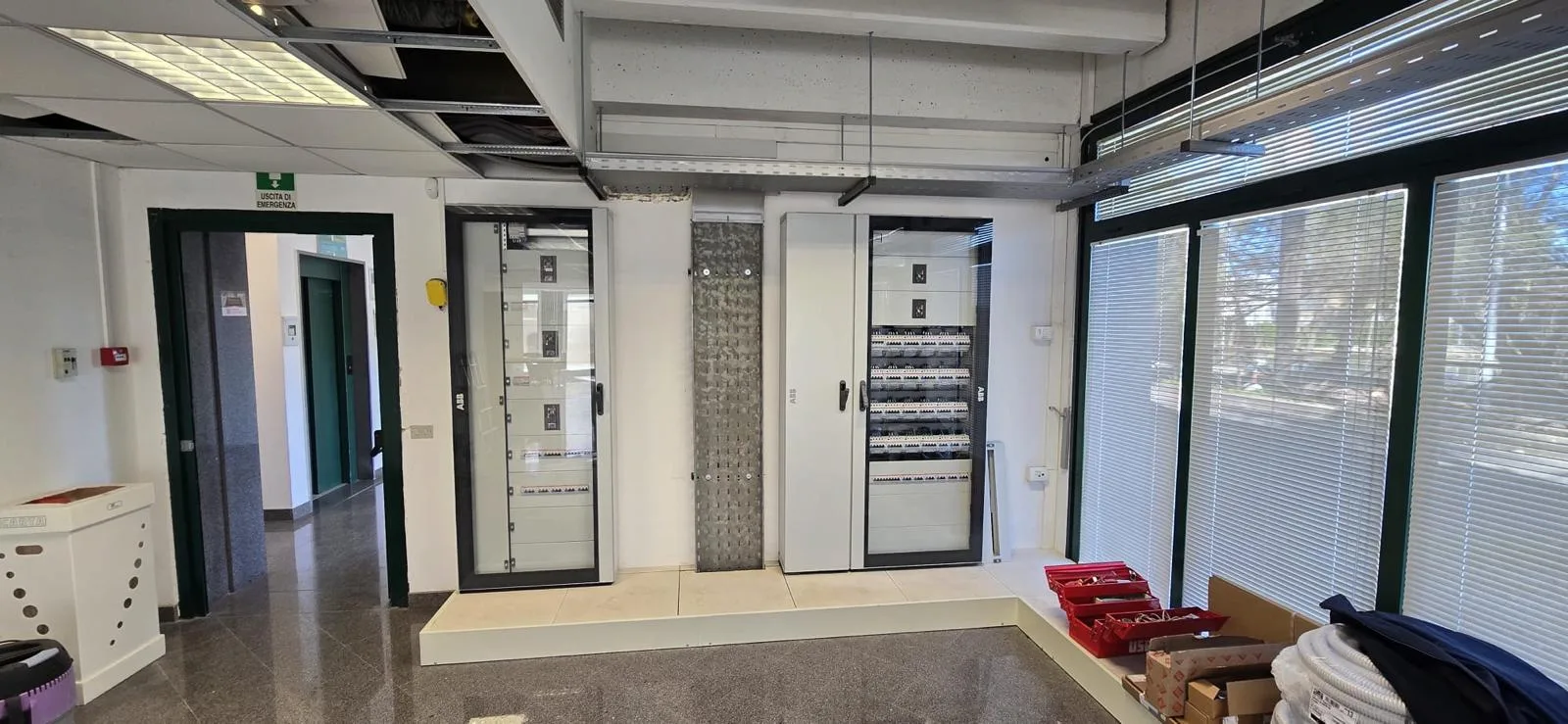

Un engineering che nasce dal campo
La differenza rispetto a uno studio di progettazione tradizionale è il punto di osservazione. L'engineering viene sviluppato tenendo conto dell'esperienza maturata direttamente in campo e in coordinamento con le funzioni che seguono installazione, collegamenti, prove e messa in servizio.
Il progetto viene quindi sviluppato considerando fin dall'inizio le condizioni entro cui dovrà essere realizzato.
- Installabilità
- Accessibilità e spazi
- Percorsi e modalità di posa
- Manutenibilità
- Interferenze con l'esistente
- Disponibilità dei componenti
- Sequenza delle attività
- Prove e messa in servizio
La progettazione può essere fornita anche come attività autonoma. Il valore aggiunto maggiore si ottiene però quando allo stesso interlocutore viene affidata anche la realizzazione dell'impianto.
Realizzazione di impianti elettrici industriali →Ambiti di progettazione elettrica industriale
Il perimetro dell'engineering viene definito in funzione della commessa, dell'impianto e degli elaborati già disponibili.
Distribuzione elettrica MT/BT

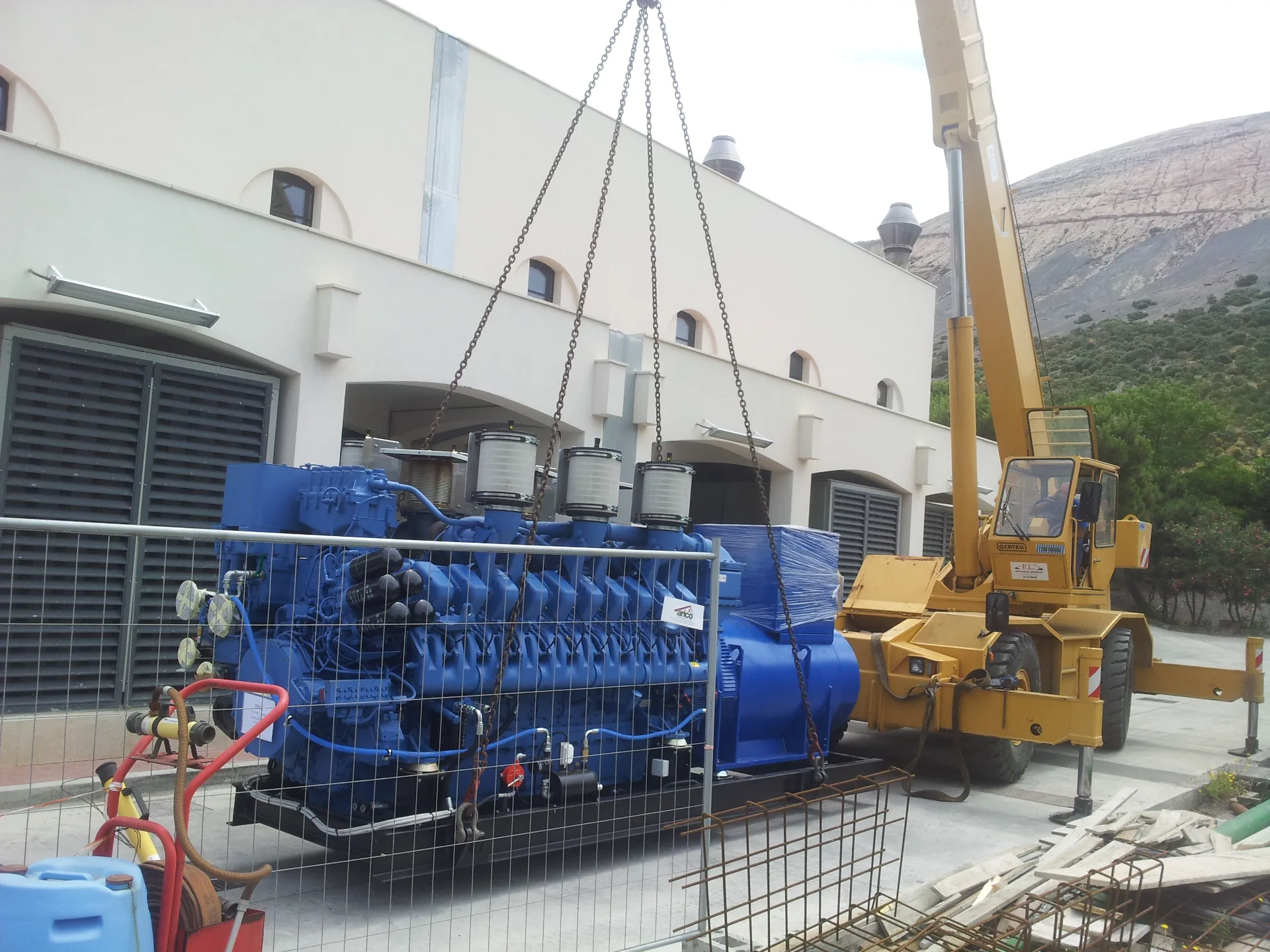

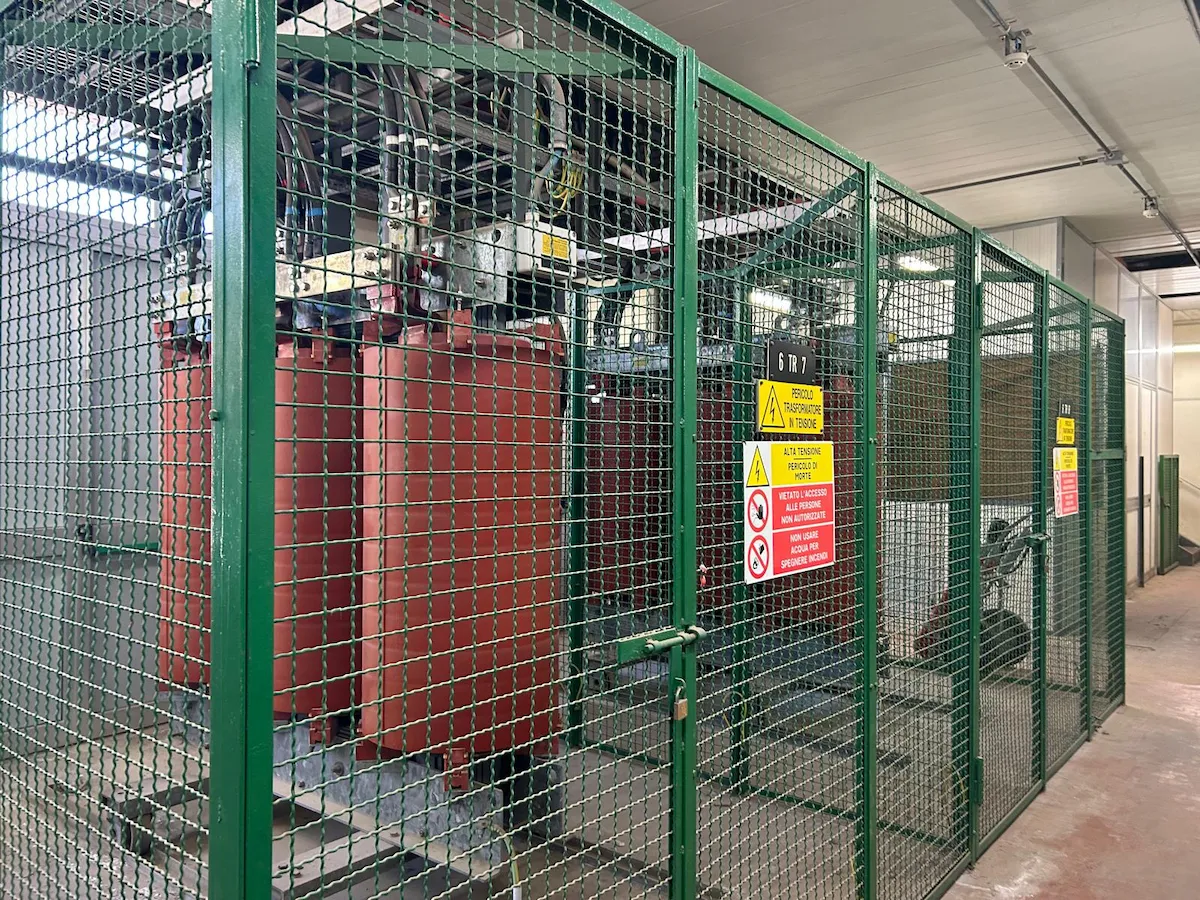

Architettura della distribuzione primaria e secondaria, trasformatori MT/BT, gruppi elettrogeni, linee e dorsali, percorsi cavi e sistemi ausiliari.
Una parte rilevante delle attività riguarda l'integrazione di nuovi carichi e l'ampliamento di impianti già in esercizio.
Dimensionamento e calcoli elettrici
- Bilanci di potenza e correnti di impiego
- Dimensionamento dei conduttori e portata delle linee
- Cadute di tensione
- Correnti di cortocircuito e verifica termica
- Coordinamento e scelta delle protezioni
- Selettività e back-up quando applicabili
- Dimensionamento delle apparecchiature
Quando necessario la verifica dei carichi elettrici viene interfacciata con le valutazioni termiche e con l'impianto HVAC dell'ambiente interessato.
Quadri elettrici e sistemi di distribuzione
Engineering di Power Center, MCC, quadri di distribuzione, quadri ausiliari e di comando, sistemi in corrente continua e inserimento di nuovi quadri all'interno di impianti esistenti.
La progettazione definisce architettura, schemi, apparecchiature e documentazione; costruzione, cablaggio e collaudo sono trattati nella pagina dedicata.
Quadri elettrici industriali →Revamping e integrazione sull'esistente
Rilievi, ricostruzione dello stato di fatto, analisi della documentazione disponibile, individuazione delle modifiche, nuovi layout e percorsi, gestione delle interferenze.
La progettazione comprende la predisposizione della documentazione esecutiva e degli elaborati as-built.
Revamping di impianti elettrici →Progettazione illuminotecnica

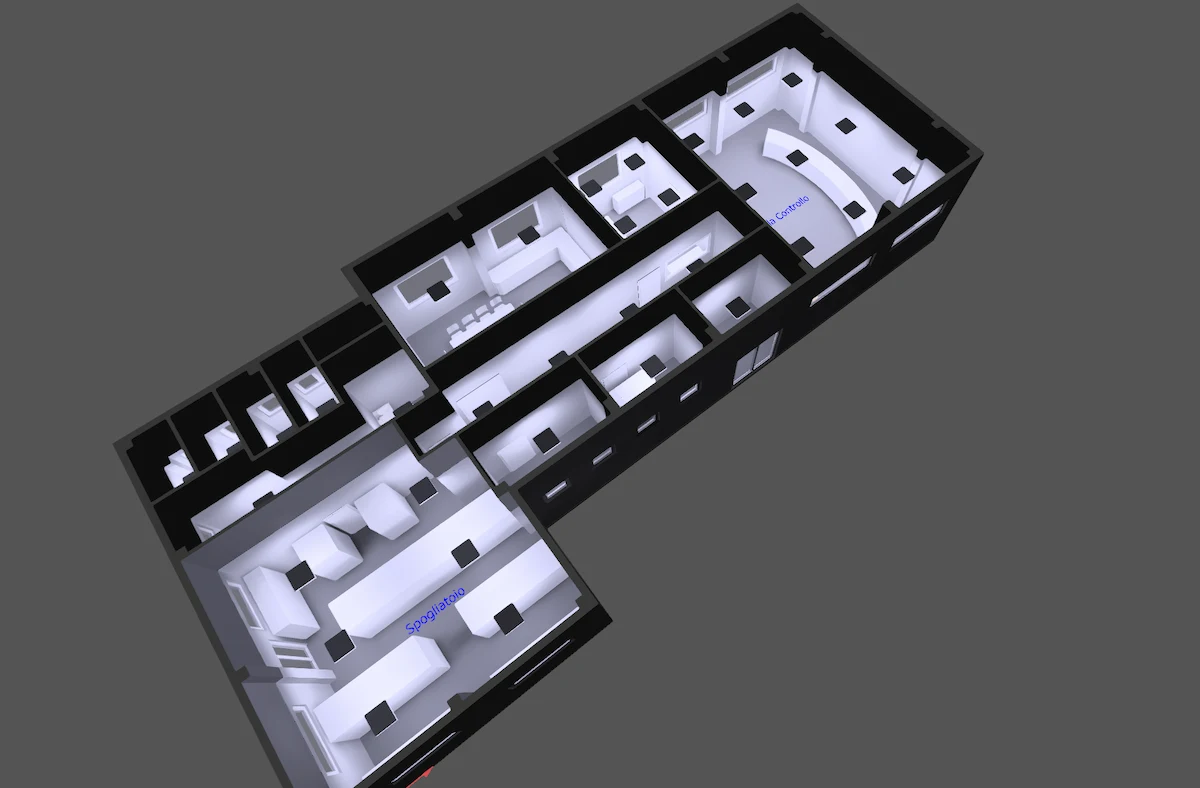

Rilievi illuminotecnici, valutazione delle condizioni esistenti, studi con software dedicato (DIALux EVO), individuazione e disposizione degli apparecchi, confronto tra stato di fatto e soluzione di progetto.
Gli studi vengono impostati con riferimento ai requisiti di illuminazione dei posti di lavoro (UNI EN 12464-1) e sono stati seguiti dalla realizzazione degli interventi.
Infrastrutture di ricarica per veicoli elettrici
Individuazione dei punti di alimentazione, distribuzione elettrica, quadri di zona, linee, protezioni, impianto di terra e percorsi cavi per aree di ricarica distinte all'interno dello stesso sito.
Il progetto sviluppato per un sito industriale comprendeva dimensionamento, schema unifilare e planimetrie, per una potenza complessiva prevista di circa 219 kW.
Protezione da sovratensioni e scariche atmosferiche
Analisi della valutazione del rischio esistente e progettazione delle misure di protezione necessarie, compresa la scelta e l'ubicazione degli SPD, secondo i criteri della serie CEI EN 62305.
Gli interventi progettati sono stati realizzati e documentati fino agli elaborati as-built.
Opere e supporti complementari
Staffaggi, supporti, strutture portacavi, pedane tecniche e supporti meccanici funzionali all'installazione di apparecchiature e ventilatori.
Non si tratta di progettazione strutturale generalista, ma dell'integrazione delle opere complementari necessarie alla corretta realizzazione dell'impianto elettrico.
Come viene sviluppato il progetto
Le fasi vengono adattate allo scope della commessa: in alcuni casi il percorso si chiude con la consegna degli elaborati, in altri prosegue fino alla messa in servizio dell'impianto.
Rilievo e raccolta dati
Sopralluogo, rilievo dell'impianto, analisi degli elaborati esistenti, identificazione dei vincoli e verifica delle interfacce con le parti che restano in servizio.
Definizione della soluzione
Requisiti, alternative tecniche, integrazione con l'esistente, criteri di dimensionamento e scelta dell'architettura elettrica.
Calcoli e progetto
Dimensionamenti, schemi, layout, percorsi, specifiche tecniche e selezione dei componenti.
Documentazione esecutiva
Relazioni, schemi unifilari e multifilari, layout, planimetrie, percorsi e liste cavi, bilanci carichi, distinte, specifiche, datasheet e tarature.
Realizzazione
Quando inclusa nello scope: approvvigionamento, costruzione, installazione, modifiche in campo e coordinamento dei fornitori specialistici.
Verifica e consegna
Prove, FAT quando applicabile, verifiche in campo, commissioning, documentazione finale e as-built.
Commissioning →Engineering applicato a progetti reali
Alcuni interventi nei quali LAMAEL ha sviluppato la progettazione e successivamente realizzato l'impianto.
Altre esperienze di progettazione
Interventi nei quali la progettazione è stata seguita dalla realizzazione.
Impianto di ricarica per veicoli elettrici da circa 219 kW all'interno di un sito industriale, con aree di ricarica distinte, quadri di zona e impianto di terra dedicato.
Impianti luce e forza motrice per edifici e locali tecnici di centrale, dal dimensionamento alla posa.
Rifacimento completo di distribuzioni esistenti con nuovi quadri, dorsali, illuminazione e forza motrice.
Sistemi di protezione contro le scariche atmosferiche, dall'analisi della valutazione del rischio esistente alla progettazione, scelta e ubicazione degli SPD.
Carpenterie e supporti funzionali all'installazione di apparecchiature, integrati nella progettazione dell'impianto elettrico.
Sistemi elettrici speciali in corrente continua, tra cui un quadro fino a 800 Vcc e circa 240 kW per la commutazione e la gestione delle sorgenti di banchi prova per batterie EV e fuel cell.
Approfondisci il progetto →Integrare competenze specialistiche all'interno della commessa
Nell'ambito della sostituzione di due quadri di automazione e controllo di processo all'interno di un impianto industriale, LAMAEL ha acquisito e gestito la commessa: rilievi, analisi dell'esistente, definizione e coordinamento dell'intervento, gestione della documentazione e delle interfacce.
La realizzazione specialistica dei due quadri è stata affidata a un soggetto dotato dello specifico know-how necessario. LAMAEL ha installato i nuovi sistemi ed eseguito le attività di riconnessione e integrazione in campo, mantenendo il coordinamento operativo e l'interfaccia tecnica con il committente.
È una modalità di lavoro ricorrente: quando una parte dell'intervento richiede competenze specifiche, il fornitore specializzato viene integrato nel progetto mantenendo l'intervento coordinato e senza frammentare inutilmente le interfacce verso il committente.
Dal progetto alla messa in servizio
In funzione dello scope richiesto il servizio può limitarsi alla progettazione oppure estendersi all'intero percorso, con un unico interlocutore tecnico.
Per gli interventi sugli impianti esistenti: revamping di impianti elettrici, che può a sua volta comprendere progettazione, fornitura, realizzazione e commissioning.
Documentazione tecnica
Gli elaborati prodotti vengono definiti in funzione dello scope e delle esigenze del committente: non tutti i documenti sono previsti in ogni commessa.
Quando la commessa comprende anche la realizzazione, la documentazione accompagna l'impianto fino agli elaborati as-built.
La progettazione viene sviluppata applicando le norme pertinenti alle diverse attività, tra cui CEI 64-8 per gli impianti utilizzatori, CEI EN 61439 per i quadri, CEI 0-16 quando applicabile alla connessione, CEI 11-27 ed EN 50110 per l'esecuzione dei lavori elettrici.
- Relazioni tecniche e di calcolo
- Bilanci carichi
- Schemi unifilari e multifilari
- Layout e planimetrie
- Percorsi e liste cavi
- Dimensionamenti
- Specifiche tecniche e datasheet
- Distinte materiali
- Liste tarature
- Documentazione FAT e report di prova
- Punch list quando pertinente
- Documentazione finale ed elaborati as-built
Hai un impianto da modificare o una nuova esigenza da integrare?
Condividi con il nostro ufficio tecnico il requisito, lo stato dell'impianto e la documentazione disponibile.
L'intervento può limitarsi alla sola progettazione oppure comprendere uno scope più ampio, fino alla realizzazione e alla messa in servizio.
